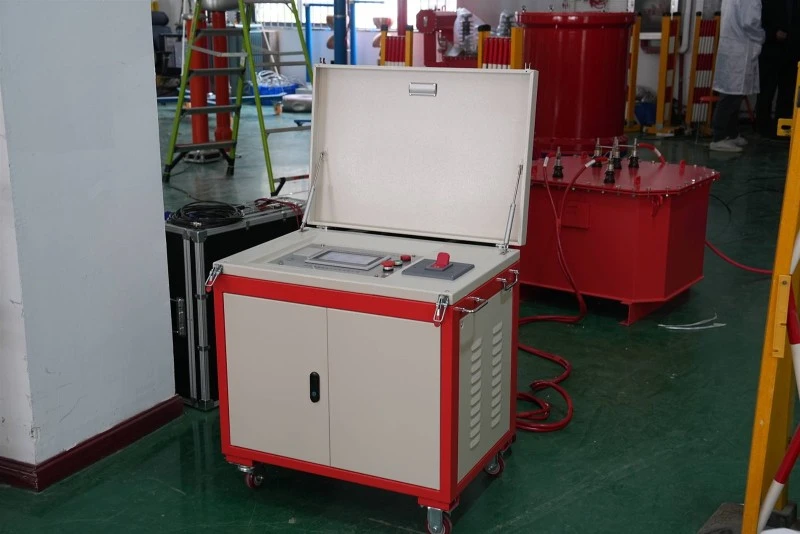

Тестът за устойчивост на резонансно напрежение с променлива честота се състои в използване на индуктивността на реактора и капацитета на изпитвания обект за образуване на последователна верига LC, регулиране на изходната честота на напрежението на захранването с променлива честота и постигане на сериен резонанс.
Съгласно принципа на резонанса, когато стойността на индуктивното съпротивление X1 на реактора L е равна на стойността на капацитивното съпротивление XC във веригата, веригата ще достигне резонансно състояние. По това време само съпротивлението на веригата R консумира активната мощност във веригата, докато реактивната мощност е в капацитета на реактора и тестовия образец, като по този начин генерира високо напрежение върху тестовия образец.
Условието за генериране на сериен резонанс: XL=XC
Поради високото напрежение, генерирано отсериен резонансв L и C може да причини повреда на намотки или кондензатори. Следователно, в енергетиката, серийният резонанс трябва да се избягва колкото е възможно повече и е особено важно да се използва пълен набор отсерийно резонансно тестово оборудване с променлива честотаза откриване на захранващата система.
При условия на импеданс знакът на въображаемата част, която е равна след резонанс, е противоположен. Серийният импеданс е равен на 0, а паралелният импеданс е равен на безкрайност. Когато възникне резонанс, резонансният ток на последователната верига е безкраен; Резонансното напрежение на паралелна верига е безкрайно (теоретична стойност). В последователна верига на съпротивление и индуктивност явлението захранване, напрежение и ток в една и съща фаза се наричасериен резонанс, което се характеризира с чисто съпротивление, захранване, напрежение и ток в една и съща фаза. Реактивното съпротивление X е равно на 0, а импедансът Z е равен на съпротивлението R. По това време импедансът на веригата е най-малък, токът е най-голям, а индуктивността и капацитетът могат да генерират напрежения многократно по-високи от захранващото напрежение. Следователно серийният резонанс е известен също като резонанс на напрежението. Паралелен резонанс: В паралелна верига на резистор кондензатор индуктор напрежението на веригата и общият ток са във фаза, което се нарича паралелен резонанс. Неговите характеристики са: паралелният резонанс е пълна компенсация, захранването не трябва да осигурява реактивна мощност, осигурява само активна мощност, необходима на резистора. Когато възникне резонанс, общият ток на веригата е сведен до минимум и токът на разклонението обикновено е по-голям от общия ток на веригата, така че паралелният резонанс е известен също като токов резонанс.
В последователна верига от резистори, кондензатори и индуктори директно извадете влиянието на индукторите XL и XC; Ако са изпълнени определени условия, просто вземайки XL=Xc, реактивното съпротивление на веригата е равно на нула, фазите на тока и напрежението във веригата са еднакви и реактивната мощност не се обменя между резистори, индуктори и кондензатори. Това състояние на веригата се наричасериен резонанс.
В AC верига с резистор R, индуктор L и кондензатор C, напрежението във веригата обикновено е различно от текущата фаза. Ако коригираме параметрите или честотата на мощността на компонентите на веригата (L или C), те могат да бъдат в една и съща фаза и цялата верига е чисто резистивна. Когато веригата достигне това състояние, това се нарича резонанс.
В последователна верига, съставена от резистори, индуктори и кондензатори, когато кондензаторът XC=индуктор XL е равен, възниква последователен резонанс и фазата на напрежение U и ток I във веригата е една и съща; Когато се появи сериен резонанс във веригата, импедансът Z=R2+XC-XL2=R, общият импеданс на веригата е сведен до минимум и токът ще достигне максималната си стойност.
В синусоидална AC верига с компоненти R, L и C, напрежението и токът в двата края на веригата обикновено са различни; Ако стойностите на параметрите на компонентите на веригата се променят или честотата на захранването се регулира, напрежението и токът на веригата ще бъдат във фаза, а импедансът на веригата ще показва свойствата на съпротивлението. Този тип верига се нарича резонанс. Според различните форми на свързване на веригата резонансните явления могат да бъдат разделени на сериен резонанс и паралелен резонанс. В серийната верига R, l, C, когато XL=XC, импедансният ъгъл ∧=0, т.е. захранващото напрежение и токът са във фаза. Това явление се нарича сериен резонанс. Характеристиките на серийния резонанс са, че когато възникне резонанс, поради това, че индуктивността XL е равна на XC, импедансът достига своя минимум и съпротивлението на веригата е сведено до минимум.
Когато напрежението U е постоянно, токът I във веригата достига максималната си стойност. Поради резонанса XL=XC, фазата на UL=UC е противоположна на UL и UC, така че напрежението на резистора е равно на захранващото напрежение. Резонансът на серийната верига има някои характеристики. Разбирането на явлението резонанс може да използва тези характеристики, за да предотврати вредата, причинена от определени характеристики. Устройствата за филтриране на хармоници използват характеристиките на серийния резонанс, за да вземат предвид главния хармоник. Устройствата за обща компенсация на реактивната мощност трябва да избягват сериен резонанс, защото когато възникне сериен резонанс, напрежението на компонентите на кондензатора ще се повиши, което може да причини разрушаване на изолационния слой на кондензатора. Въпреки това, в радиотехниката, сигналите, които трябва да бъдат получени, могат да бъдат извлечени с помощта на селективността на явлението сериен резонанс и полученото високо напрежение. Качественият фактор Q на честотно селективната резонансна верига LC се определя като: Qo=wo L/R, wo е резонансната честота на веригата, а R е съпротивлението на загуба на индуктивност L.
