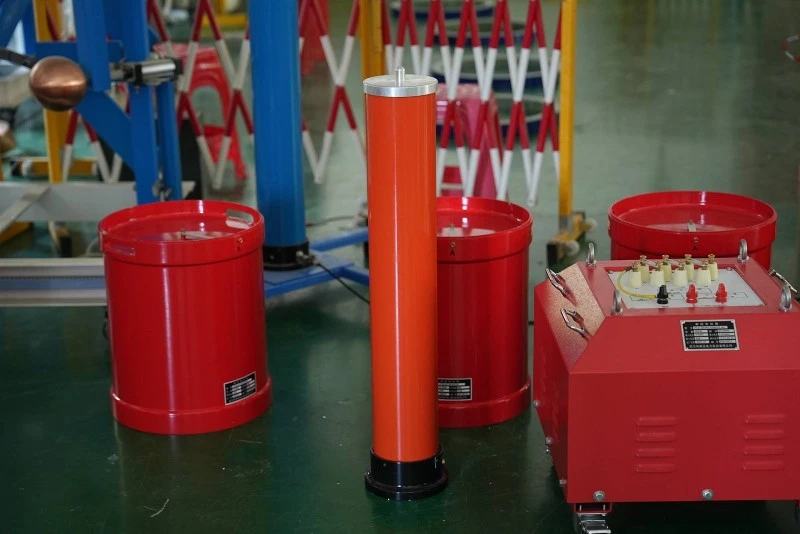

Theсерийно резонансно тестово устройствосе разделя на типове честотна модулация и индуктивна модулация, като обикновено се състои от захранване с променлива честота, възбуждащ трансформатор, реактор и капацитивен делител на напрежение. Тестваният продукт е свързан последователно в резонанс с кондензатора на реактора, а делителят на напрежението е свързан паралелно с тествания продукт, за да се измери резонансното напрежение на тествания продукт и да се генерира сигнал за защита от пренапрежение.
В последователна верига, съставена от резистори, индуктори и кондензатори, когато реактивното съпротивление на капацитета xc е равно на индуктивността xl, т.е. xc=xl, напрежението u и токът i във веригата са еднакви и веригата се държи като резистор. Това явление се наричасериен резонанс; Когато се появи сериен резонанс във веригата, импедансът Z=R ^ 2 (XC-XL) ^ 2 По-малък или равен на R, общият импеданс е сведен до минимум и токът достига максималната си стойност.
Theсерийно резонансно тестово устройство има следните технически предимства:
(1) Устройството за серийно резонансно изпитване има свръхнапрежение, свръхток, нулев старт, разстройване на системата (премигване), сегментиран изход за напрежение, независимо предварително зададено време за изпитване за всеки сегмент на напрежение, 7-инчов сензорен екран с истински цветове, печат в реално време и съхранение на данни, изходна верига с контактор, изходна линия с докосване без задействане на безопасността на електрическо паркиране, елиминиране на опасностите за безопасността.
(2) Пренапрежение, свръхток, всяко предварително зададено време, стандартна синусоидална изходна вълна, диапазон на изходната честота от 30 По-малък или равен на 300 Hz, бърза реакция на защита срещу прекъсване.
(3) Вход с широк диапазон на напрежение, вход с широка честота, 50 Hz адаптивна честота. Генераторът и индустриалното захранване могат да работят нормално.
(4) Напълно автоматичен режим на работа.
(5) Едно захранване с променлива честота може едновременно да контролира изхода на множество захранвания с променлива честота и само едно от тях трябва да работи. Клиентите могат първо да закупят комплект с малък капацитет и ако той не е достатъчен, те могат да закупят няколко комплекта за паралелна употреба по-късно. Цената е изгодна и използването е по-гъвкаво.
(6) Търсенето на капацитет за кабели от 110 kV и повече е относително високо. Musen Electric използва реактори с куха сърцевина, множество последователни паралелни методи за подмяна, колко последователни паралелни режима са необходими, работа от един човек, лесно разглобяване и сглобяване и мобилност, решавайки проблемите с теглото и използването.
Theсерийно резонансно тестово устройствое подходящ за изпитване на AC издържано напрежение на 10kV, 35kV, 110kV, 220kV и 500kV полиетиленови кръстосано-свързани силови кабели, изпитване на AC издържано напрежение на GIS (напълно затворена изолирана подстанция), предаване и превантивно изпитване на висококапацитивни тестови продукти с голям{6}}напрежение и издръжливост на мощностна честота тестване. Изпитване на напрежение на големи трансформатори и генераторни агрегати, изпитване на индукционно напрежение на силови трансформатори.
