Серия резонансни тестер за издържане на напрежение? Wuhan UHV е специализирана в производството насериен резонанс, с богат избор от продукти и професионални електрически тестове. За намиранесериен резонанс, изберете Wuhan UHV.

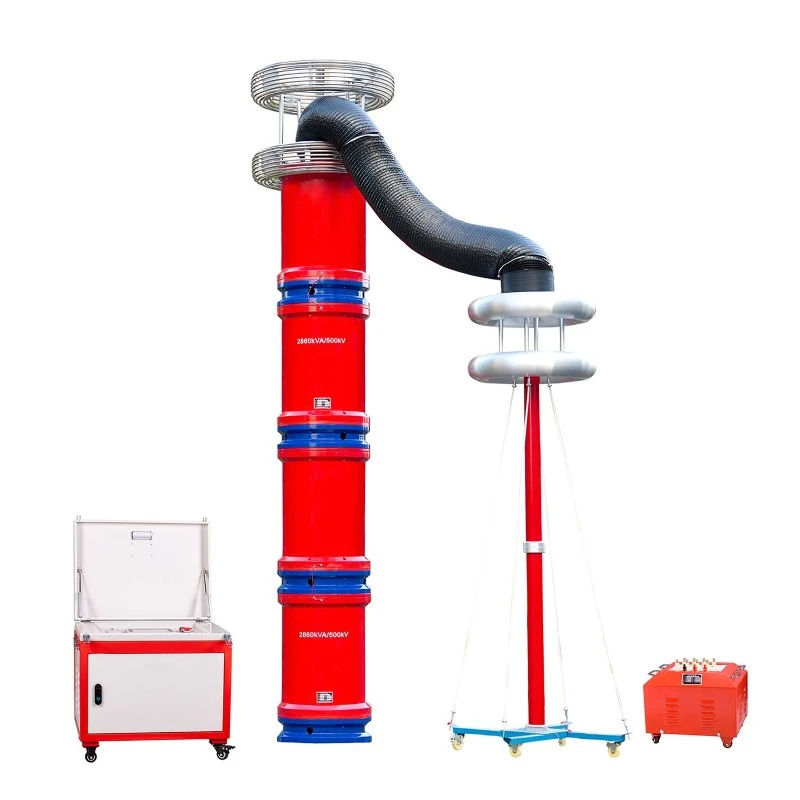

Серия резонансни тестер за издържане на напрежение: Използвайки принципа насериен резонанс, чрез регулиране на изходната честота на регулатора на променливата честота, индуктивността L на реактора във веригата и капацитетът C на тестовата проба преминават през сериен резонанс, а резонансното напрежение е напрежението, приложено към тестовата проба. Това устройство се използва широко в индустрии като енергетиката, металургията, петрола и химическото инженерство и е подходящо за капацитивни образци с голям-капацитет, високо-напрежение като генератори и трансформатори GIS, предаване и превантивни тестове за кръстосано свързани кабели с високо-напрежение-, трансформатори, втулки и др.
Принцип на работа на серийния резонансен тестер за издържано напрежение
Захранването се осигурява чрез контролер за честотна модулация и тестовото напрежение първоначално се повишава от възбуждащ трансформатор, за да се приложи високо напрежение към реактора L и тестовата проба CX. Чрез промяна на изходната честота на контролера за честотна модулация, веригата е в състояние на сериен резонанс; Регулирайте изходното напрежение на контролера за променлива честота, за да постигнете необходимата стойност на напрежението за високото напрежение на тестовия образец. Резонансната честота на веригата зависи от капацитета CX на изпитвания образец и индуктивността L на реактора.
Метод за изпитване на сериен резонансен тестер за издържане на напрежение
Първо намалете ниското напрежение до точката на резонанс на системата, след това увеличете амплитудата на изпитвателното напрежение, за да достигнете определената стойност на напрежението на тестовата проба. След поддържане на определеното време при вторичното напрежение, намалете напрежението до нула, за да завършите целия тестов процес
Неизправност и причини за серийния тестер за издръжливост на резонансно напрежение
1. Хостът не може да намери резонансната точка.
Причина: Резонансната точка на системата е извън изходния честотен диапазон на хоста; Грешка в системното окабеляване; Системата не е надеждно заземена; Отворена верига или ненадеждна връзка на обратен сигнал за вземане на проби от високо напрежение; Тестовата проба има неизправност.
2. Нулиране на хоста.
Причина: Колебания в захранването на хоста; Смущения от външно силно магнитно поле; Хостът не е надеждно заземен;
3. Ниска стойност на Q означава, че напрежението не може да се повиши или не се повиши високо.
Причина: (1) Капацитетът на реактора не съвпада с този на тестовата проба и резонансната точка не може да бъде точно намерена;
(2) Загубата на проба е висока и стойността на Q на системата е твърде ниска;
(3) Изходното напрежение с високо напрежение на възбуждащия трансформатор е ниско;
(4) Свързващият проводник за високо-напрежение е твърде дълъг или не използва разрядна линия за високо{2}}напрежение
