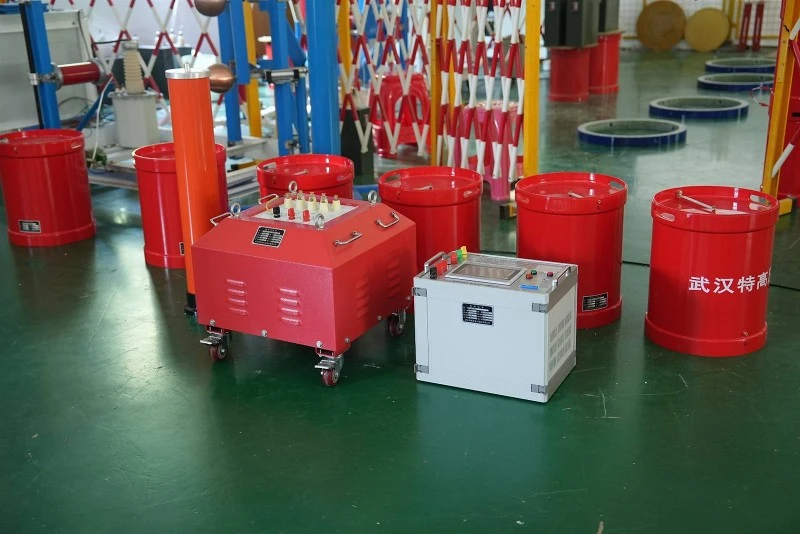

Анализ на резонансна верига от серия RCL? Wuhan UHV е специализирана в производството насериен резонанс, с богат избор от продукти и професионални електрически тестове. Да намеришсериен резонанс, изберете Wuhan UHV.
Когато една мрежа от портове, съдържаща индуктивни, капацитивни и резистивни елементи, изпитва резонанс при определени работни честоти, когато фазите на вълната на напрежението и тока на порта са еднакви, това се нарича резонанс на веригата. Верига, която може да резонира, се нарича резонансна верига. Резонансните вериги се използват широко в електронното и комуникационното инженерство.
Резонансна верига от серия RLC

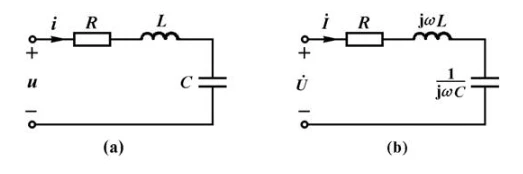

Фигура 12-15 (a) показва резонансната верига от серията RLC, а Фигура 12-15 (b) е нейният векторен модел
Фигура 12-15
Всяка пасивна мрежа с два терминала, съставена от резистор R, индуктор L и кондензатор C, резонира, когато входният ток е във фаза с входното напрежение. Изследването на явлението резонанс има значително практическо значение. От една страна, резонансният феномен се използва широко в схемите за избор на честота и филтриране в електронните технологии. От друга страна, резонансът в енергийните системи е наистина много опасен и трябва да се избягва или потиска. Експериментът с резонансна верига от серията RLC е рутинен експеримент в "анализа на верига". Целта на експеримента е задълбочено разбиране и овладяване на резонансните условия, характеристиките на импеданса, тока и напрежението на резонансната верига от серия RLC и измерване на кривата на резонансната характеристика чрез регулиране на честотата на източника на сигнала.
Чрез комбиниране на традиционни експерименти със симулации, резонансните характеристики на вериги от серия RLC се измерват с помощта на традиционни експерименти. Резултатите от измерването показват, че традиционните експерименти имат значителни грешки в компонентите, което води до значително отклонение на някои експериментални данни от теоретичните стойности, което не е благоприятно за нашето разбиране и усвояване на теоретичните знания за серийните резонансни вериги. Следователно, използвайки симулационен софтуер като платформа, бяха проведени поредица от симулации, за да се преодолее празнината между теоретичното обучение и традиционните експерименти и да се изследват резонансните характеристики на вериги от серия RLC. Чрез сравняване на теоретичните стойности, действителните стойности на измерванията и стойностите на софтуерната симулация хоризонтално, можем също така да имаме определено разбиране за проблемите, които съществуват в традиционните експерименти.
Влиянието на качествените фактори върху характеристиките на веригата
За резонансни вериги от серия RLC токът на веригата варира в зависимост от честотата на входния сигнал. При резонансната честота f0 контурният ток е максимален, докато в честотни ленти, далеч от f0, контурният ток е силно потиснат. Тази характеристика се нарича селективност. Колкото по-голям е качественият коефициент Q на веригата, толкова повече се разклаща резонансната крива на тока на веригата. Колкото по-добра е селективността.
Традиционният експеримент с резонансна верига от серия RLC има вътрешно съпротивление в кутията на действителния точков сензор и неговата стойност на съпротивление варира в зависимост от честотата на източника на сигнала, което води до значителни несъответствия между резонансната честота и напрежението на всеки компонент по време на резонанс и теоретичните изчислени стойности, което води до прекъсване на връзката между експеримента и теоретичното обучение. За да се компенсират проблемите, съществуващи в традиционните експерименти и да се задълбочи нашето храносмилане и усвояване на теоретичните знания, в експеримента беше въведен симулационен софтуер за симулиране на честотните характеристики на напрежението на всеки компонент и честотните характеристики на подкупващия ток при различни качествени фактори. Той запълва празнината в традиционните експерименти и ни позволява да разберем цялостно и задълбочено характеристиките на веригата по време на резонанс.
