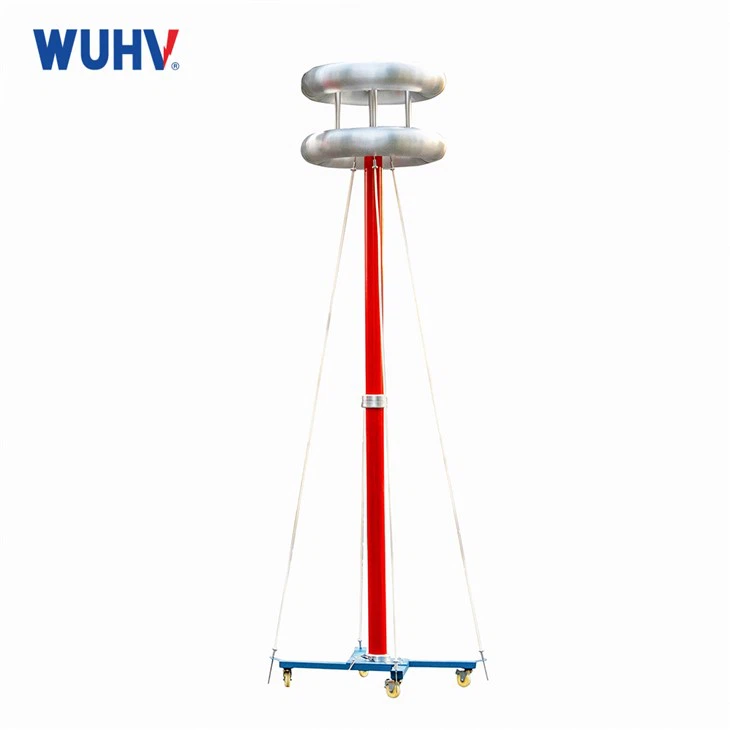

Резонансен тестов комплект

Резонансна променлива променлива променлива променлива система за тестване на напрежението (известна също като резонансна тестова система или VFSR) от серия от серии) е критично оборудване в енергийната индустрия, използвана за извършване на променлив ток, издържащ на тестове за захранване, на тестове с голям капацитет, електролзивно оборудване с голям капацитет, електрическо оборудване с високо съдържание на VELTAGE, като захранващи кабели, GIS, Transformers, Generators, Switchear и т.н.

Резонансно-резонансният тестов набор от променливи честоти използва принципа на резонанса на серията LC, за да преодолее недостатъците на традиционните мощност-честота издържа на тестово оборудване за напрежение (тестови трансформатори на мощност-честота), като прекомерна обемност и изключително високи изисквания за капацитет, когато тестване на големи капацитивни натоварвания .

1.Компактен размер и леко тегло:Източникът на захранване трябва само да достави активната мощност, необходима за резонанс (преодоляване на резистивните загуби на веригата) и напрежението на възбуждане (u_в) . Неговият необходим капацитет е само около 1/Q от реактивния капацитет на EUT . в сравнение с традиционните тестови трансформатори, които се нуждаят от доставка на пълната реактивна мощност, размерът на оборудването и теглото са драстично намалени, което го прави много подходящ за тестване на поле .

2.Висококачествена форма на тестово напрежение:Извежда синусоидална форма на вълната в близост до пристанища, отговаряща на стандартните изисквания .

3.Висока безопасност:

Ако EUT се разпадне, състоянието на резонанса се срива, като автоматично ограничава тока на късо съединение (само до тока на възбуждане), предотвратявайки увреждането на високите токове на повреда .

Чувствителна и надеждна защита от пренапрежение .

4.Голям тестов капацитет:Теоретично капацитетът може да бъде мащабиран чрез добавяне на реактори или увеличаване на Q-фактора, за да отговори на изискванията на по-голям капацитет, по-високо напрежение .

5.Висока точност на теста:Разделителят на напрежението директно измерва страната на високо напрежение, осигурявайки висока точност .

6.Висока степен на автоматизация:Автоматична честота на намиране/резонанс, автоматично напрежение, автоматично време, автоматична защита, регистрация на данни .

1.Безопасност Първо:Strictly adhere to high-voltage test safety regulations (e.g., relevant IEC/IEEE/local standards). Establish barricades, display warning signs, implement dedicated supervision. Ensure all equipment is reliably grounded.

2.Съпоставяне на параметри:Точно определете EUT капацитета . правилно изберете комбинация от реактор, за да гарантирате, че резонансът може да бъде постигнат в допустимия честотен диапазон на оборудването .

3Сигурно заземяване:Заземяващите клеми на разделителя на напрежението, реакторът (ите) и EUT трябва да бъдат свързани към една и съща надеждна заземяваща точка .

4.Поддържайте разрешения:Гарантирайте адекватни климатични проверки между високо напрежение и земя/други обекти .

5.Поддръжка на оборудване:Извършете редовни проверки и поддръжка на оборудване (особено реактори, разделител на напрежението, свързващи кабели) .

Заключение: Променливата frequency Series Resonant AC Withstand Voltage Test System represents a significant achievement in modern high-voltage testing technology. By leveraging the resonance principle, it achieves "high output from a small source," solving the challenge of performing power-frequency withstand voltage tests on large capacitive loads. Its advantages-compact size, light weight, high safety, excellent Качеството на формата на вълната и високата автоматизация-има доверие до широкото му приемане при тестване на полето, превантивна поддръжка и ремонт на тестване на електропровода . Това е незаменим инструмент за осигуряване на безопасната и надеждна работа на решетъчните активи .
