Представяне на продукта

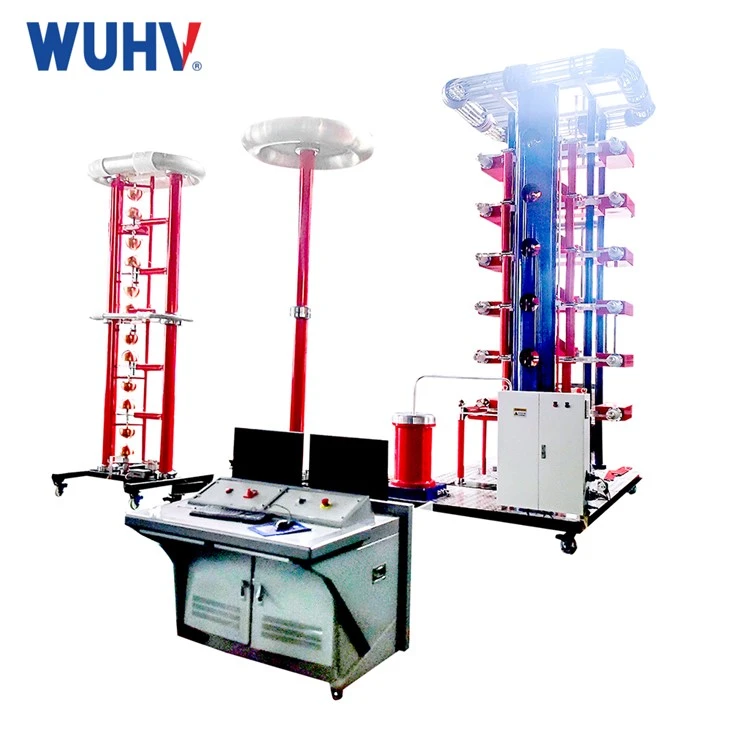

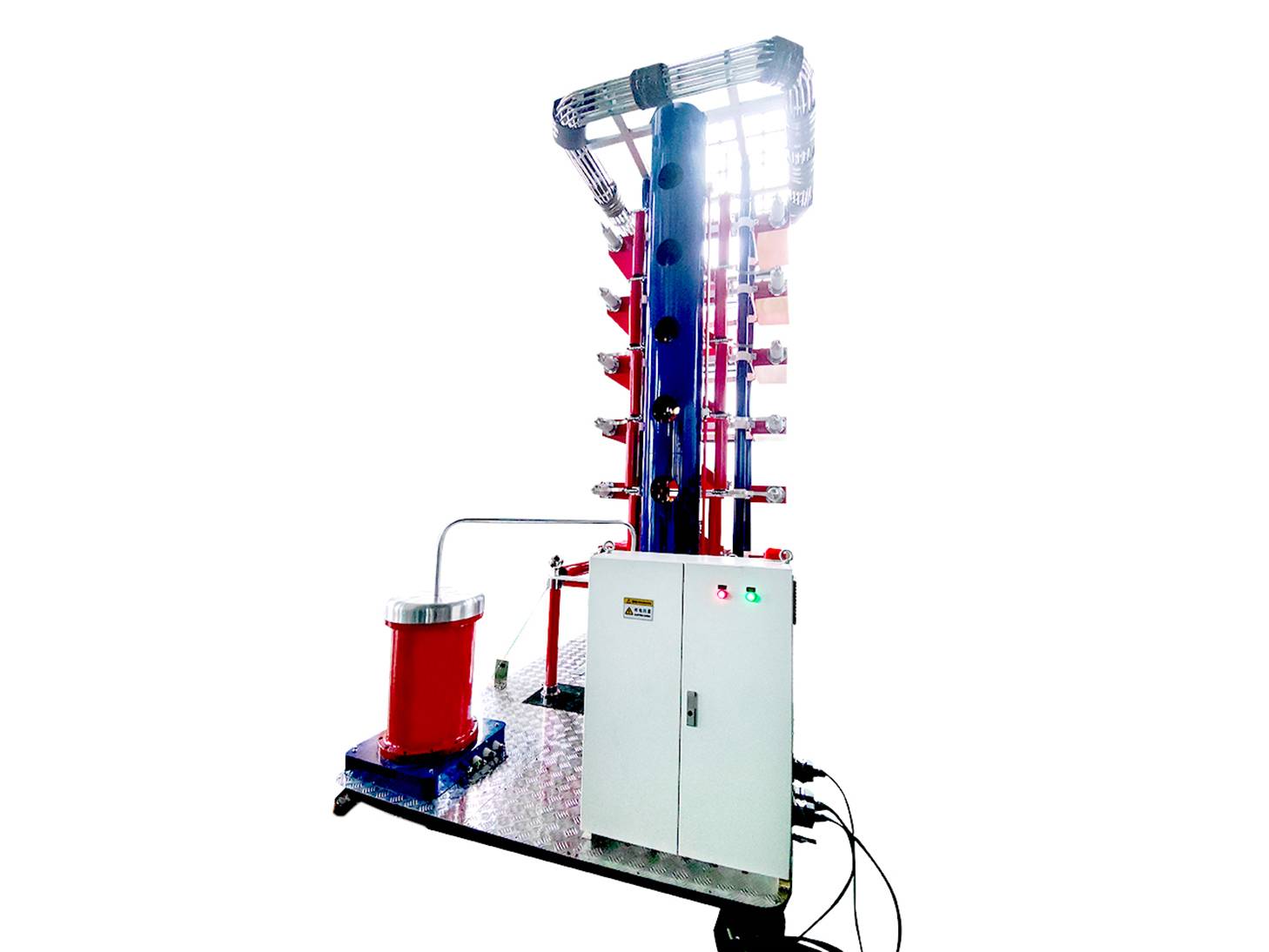

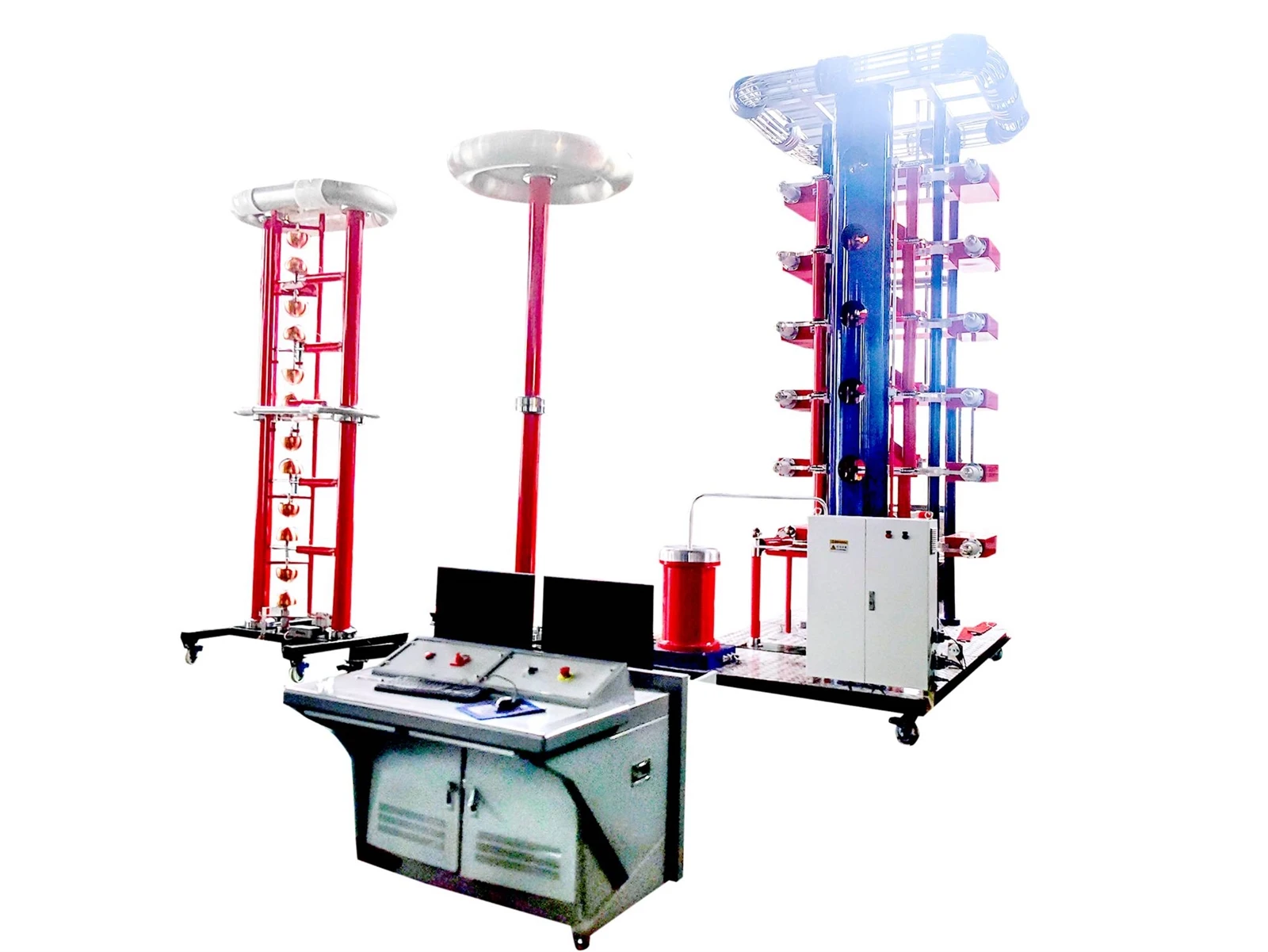

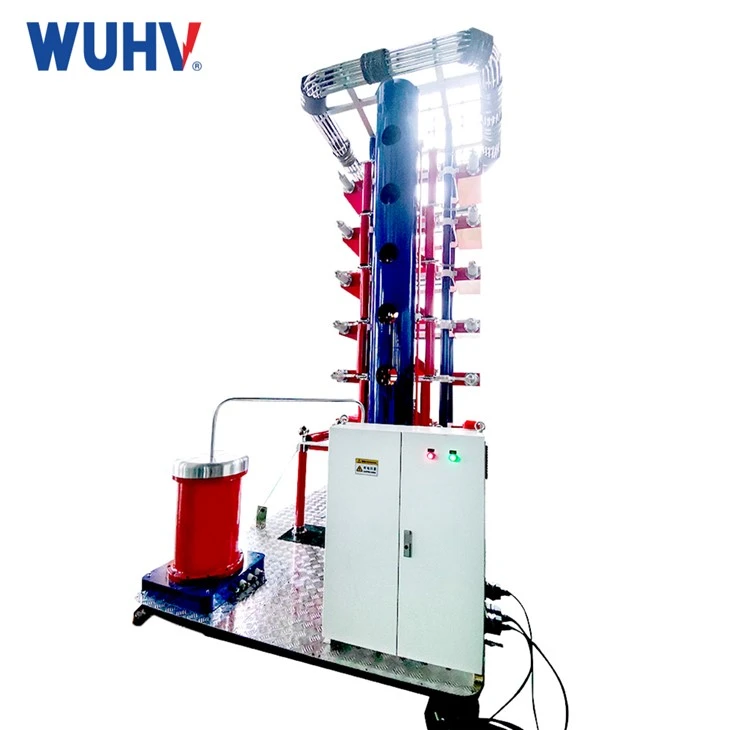

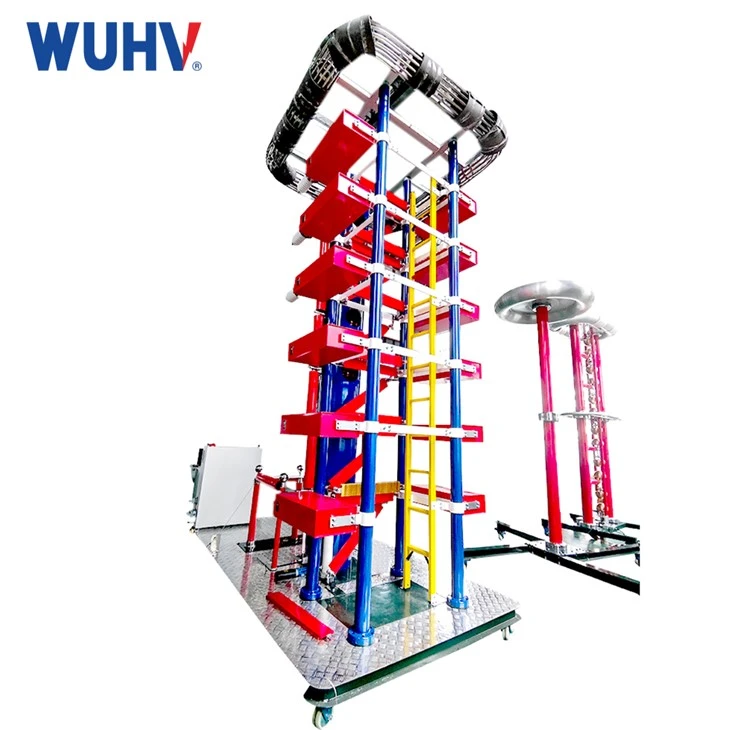

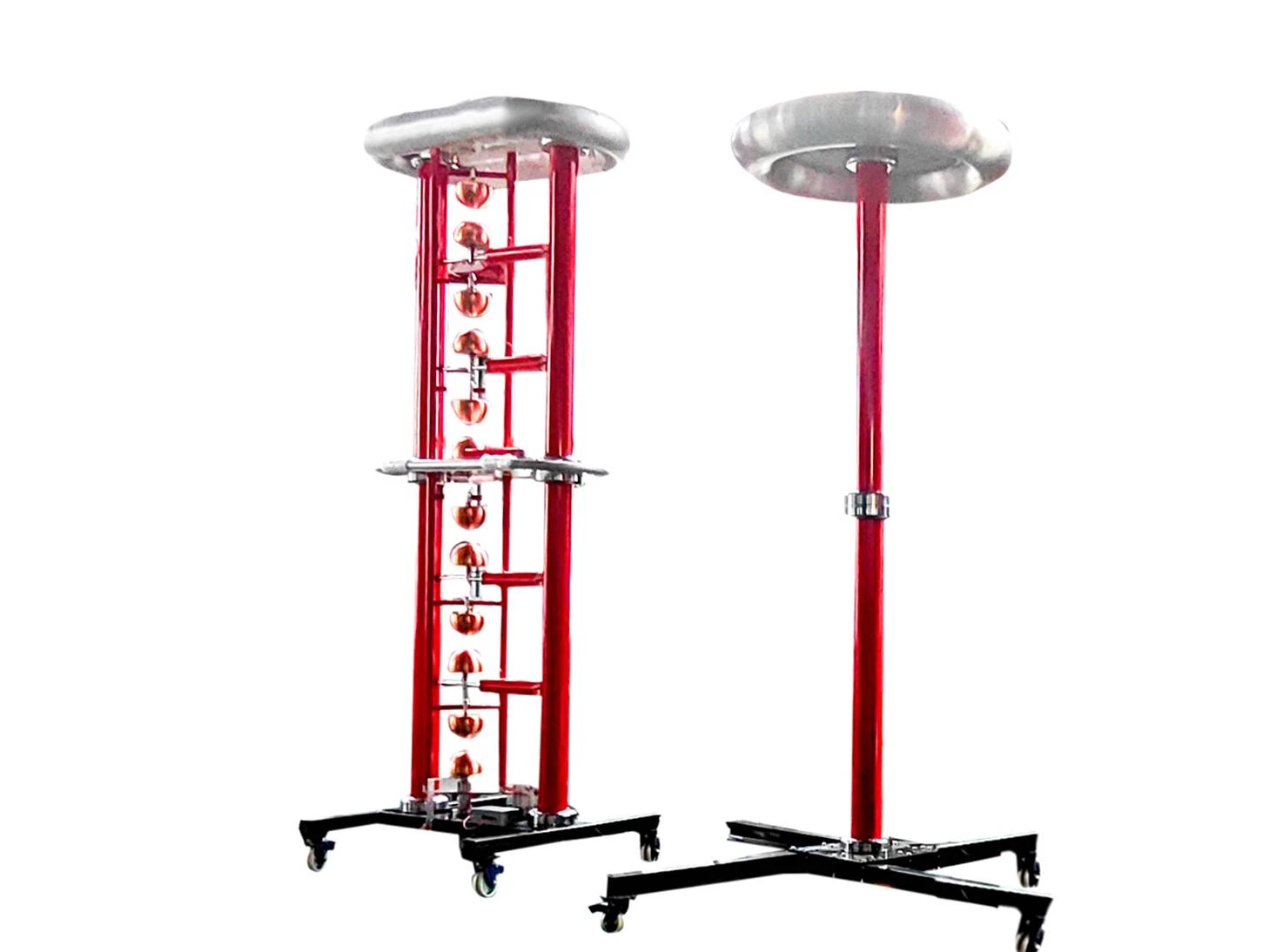

Комплектът за изпитване на импулсно напрежение на мълния е устройство за захранване, което имитира светкавица и работно пренапрежение и други импулсни напрежения. Използва се главно при издържане на напрежение на изолационни импулси и пробив на диелектрични импулси, разреждане и други тестове за тестване на изолационните характеристики на силово оборудване. Чрез симулиране на различни вълнови форми, като пълна вълна на напрежение на импулс на мълния, вълна на прекъсване на напрежението на импулс на мълния и вълна на работно импулсно напрежение, генераторът на импулс на мълния може точно да оцени реакцията на енергийното оборудване при условия на екстремно напрежение.
Технически параметри
| Ниво на напрежение | Конфигурация | Тестови обект |
|
100kV/5kJ |
||
|
200kV5kJ |
Няма устройство за съкращаване, осцилоскоп или карта за събиране |
6-10KV нивопревключватели и изолатори; Тест с пълна вълна на импулсно напрежение на мълния, форма на вълната 1,2/50us |
|
200kV10kJ |
Няма устройство за съкращаване, осцилоскоп или карта за събиране |
6-10KV нивопревключватели и изолатори; И пълно вълново изпитване на импулсно напрежение на мълния за трансформатори и взаимни индуктори без изисквания за изпитване на прекъсване, форма на вълната 1,2/50us |
|
200kV10kJ |
Има устройство за съкращаване, осцилоскоп Tektronix 1102 или карта за събиране |
6-10KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
300kV7.5kJ |
Няма устройство за съкращаване, осцилоскоп или карта за събиране |
10-35KV нивопревключватели и изолатори; Тест с пълна вълна на импулсно напрежение на мълния, форма на вълната 1,2/50us |
|
300kV15kJ |
Няма устройство за съкращаване, осцилоскоп Tektronix 1102 или карта за събиране |
10-35KV нивопревключватели и изолатори; И пълно вълново изпитване на импулсно напрежение на мълния за трансформатори и взаимни индуктори без изисквания за прекъсване на формата на вълната, форма на вълната 1,2/50us |
|
300kV15kJ |
300kV едно-степенно прекъсващо устройство, осцилоскоп или карта за събиране |
10-35KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
300kV30kJ |
300 kV едно-степенно прекъсващо устройство, осцилоскоп Tektronix 2012 или карта за събиране |
10-35KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
400kV10kJ |
Няма устройство за отрязване, осцилоскоп |
10-35KV нивопревключватели и изолатори; Тест с пълна вълна на импулсно напрежение на мълния, форма на вълната 1,2/50us |
|
400kV20kJ |
400 kV едно-степенно прекъсващо устройство, осцилоскоп |
10-35KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
400kV20kJ |
Няма устройство за съкращаване, осцилоскоп или карта за събиране |
10-35KV нивопревключватели и изолатори; И пълно вълново изпитване на импулсно напрежение на мълния за трансформатори и взаимни индуктори без изисквания за изпитване на прекъсване, с форма на вълната 1,2/50us; |
|
400kV30kJ |
300 kV едно-степенно прекъсващо устройство, осцилоскоп |
10-35KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
400kV40kJ |
Няма устройство за съкращаване, осцилоскоп или карта за събиране |
10-35KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
600kV15kJ |
600kV едно-устройство за накисване, карта за придобиване |
10-35KV нивопревключвател; И изолаторното мълниеносно импулсно напрежение пълно вълново изпитване с изисквания за изпитване на стръмна вълна, форма на вълната 1,2/50us; Стръмна вълна |
|
600kV30kJ |
400 kV едно-степенно прекъсващо устройство, осцилоскоп |
10-66KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
500kV30kJ |
Едностъпално отрязващо устройство, осцилоскоп |
|
|
800kV20kJ |
10-110KV нивопревключватели и изолатори; И пълно вълново изпитване на импулсно напрежение на мълния за трансформатори и взаимни индуктори без изисквания за прекъсване на формата на вълната, форма на вълната 1,2/50us |
|
|
800kV40kJ |
Няма устройство за отрязване, осцилоскоп |
10-110KV нивопревключватели и изолатори; И пълно вълново изпитване на импулсно напрежение на мълния за трансформатори и взаимни индуктори без изисквания за прекъсване на формата на вълната, форма на вълната 1,2/50us |
|
800kV40kJ |
Устройство за прекъсване 800kV, осцилоскоп |
10-110KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
|
800kV80kJ |
Устройство за прекъсване 800kV, осцилоскоп |
10-110KV нивопревключватели и изолатори; И тест за импулсно напрежение на мълния с пълна вълна за трансформатори и взаимни индуктори с изисквания за форма на вълната от 1,2/50us; Cut вълна 2-6us |
Предпазни мерки
1. Уверете се, че оборудването е добре заземено, за да избегнете инциденти с токов удар, причинени от лошо заземяване.
2. Операторите трябва да притежават съответните знания и умения за безопасност, да са запознати с работните стъпки и предпазните мерки на оборудването.
3. По време на употреба е необходимо да се поддържа безопасно разстояние, за да се избегне нараняване от разрядното устройство на генератора на мълниеви импулси.
4. След употреба е необходимо незабавно да изключите генератора на мълниеносни импулси и да извършите поддръжка и поддръжка на оборудването.
Поддръжка на оборудването
1. За да се осигури лична безопасност и безопасност на оборудването, е необходимо генераторът да се поддържа редовно. За да се избегне натрупването на прах, генераторът трябва да се избърсва редовно, особено повърхностите на изолационната платформа, изолационният прът и т.н. трябва да се поддържат чисти.
2. По време на работа и бездействие генераторът трябва да се пази от влага. Когато влажността на околния въздух е твърде висока за дълго време, тя трябва да се проветри и изсуши.
3. След определен период на употреба трябва да се добави смазочно масло към всяка част на механичната трансмисия.
4. Полупроводниковата боя върху повърхността на горната керамична втулка близо до средния фланец на високо{1}}токоизправителния трансформатор трябва да бъде добре защитена; Ако има силна корона поради износване или повреда, полупроводниковата антикорона боя трябва да се напръска, за да накара короната да изчезне.
5. Ако има теч на масло или необичаен шум в компонентите на генератора, той трябва да бъде спрян от употреба. Може да бъде пуснат отново в употреба само след ремонт и преминаване на теста.
6. Ако импулсната система за запалване не работи правилно, проверете дали има къси съединения или отворени вериги в различни части на импулсната система за запалване и ги отстранете.
