Устройство за изпитване на резонансно напрежение с променлива честота? Wuhan UHV е специализирана в производството насериен резонанс, с богат избор от продукти и професионални електрически тестове. За намиранесериен резонанс, изберете Wuhan UHV.

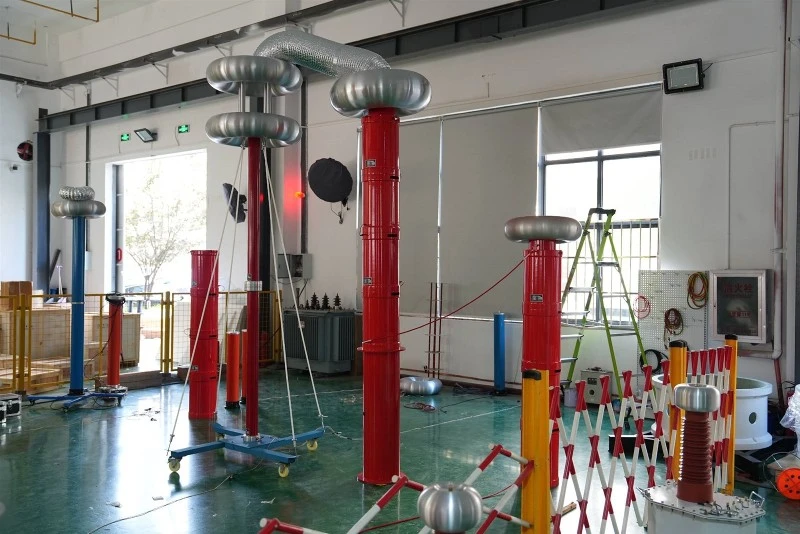

Theустройство за изпитване на резонансно напрежение с променлива честотавъзприема метода за регулиране на честотата на захранването за постигане на резонанс между реактора и тествания кондензатор и получаване на високо напрежение и висок ток върху тествания обект. Това е нов метод и тенденция за тестване на високо напрежение, който се използва широко у нас и в чужбина.
Принцип на работа на устройство за изпитване на серийно резонансно преобразуване на издържано напрежение
Свържете към AC220V или AC380V захранване, изведете напрежение с регулируема честота от 30-200HZ през контролния блок за преобразуване на честотата и го изпратете към възбуждащия трансформатор за усилване до 0-5000V. След преминаване през резонансния реактор L и тестовия образец CX се образува главна хармонична верига с високо напрежение. Капацитивният делител на напрежението е чисто капацитивен и се използва за измерване на тестовото напрежение. Първо, контролният блок за променлива честота изпраща по-ниско напрежение Ue към главната резонансна верига през възбуждащия трансформатор и регулира изходната честота на контролния блок за променлива честота. Когато честотата отговаря на условието Ω L=1/Ω C, веригата достига резонансно състояние. По това време, при по-малко напрежение на възбуждане Ue, напрежение UCX няколко десетки пъти по-голямо от Ue може да бъде генерирано върху тестовия образец CX. Точката на резонанс се постига чрез регулиране на честотата на честотния преобразувател към естествената честота на последователната резонансна верига. След резонанс на веригата формата на вълната на изходното напрежение е чиста синусоида и честотата на системата зависи от LC параметъра на веригата. Стойността на реактивното съпротивление на реактора е регулируема и честотата на системата зависи от размера на товарния капацитет, както е показано в горното уравнение. Стойността на индуктивността L на реактора може да се регулира по подходящ начин според размера на CX, така че резонансната честота да бъде фиксирана в необходимия диапазон. Устройството за изпитване на резонансно издържано напрежение с променлива честота може да отговори на изискванията за провеждане на изпитвания за издържано напрежение на променлив ток върху тестови проби при условия на захранваща честота.
Работните характеристики на устройство за изпитване на резонансно напрежение с променлива честота:
1. Колкото по-висок е коефициентът на качество на серийното резонансно изпитвателно устройство с променлива честота, толкова по-малък е необходимият мощностен капацитет.
2. Резонансният реактор L е в резонансно състояние с тестваната мощност CX, образувайки добра филтрираща верига. Следователно изходното напрежение UCX има добра форма на синусоида.
3. Когато тестваният кабел на серийното резонансно тестово устройство за преобразуване на честота се повреди, състоянието на резонанс се губи и вместо това токът на веригата за високо-напрежение и ниско{2}}напрежение намалява. Следователно дъгата в точката на пробив на изолацията няма да разшири точката на повреда, което улеснява поддръжката.
Предпазни мерки за устройство за изпитване на серийно резонансно преобразуване на издържано напрежение:
1. Устройството за изпитване на серийно резонансно преобразуване на издържано напрежение трябва да се използва от-професионалисти по изпитване на високо напрежение. Преди употреба ръководството за потребителя трябва да бъде внимателно прочетено и многократно да работи и да бъде обучено.
2. Не трябва да има по-малко от 2 оператора. Спазвайте стриктно правилата за безопасност при работа на нашия уред по отношение на -тестване на високо напрежение, когато го използвате.
3. За да се гарантира безопасността и коректността на теста, освен запознаване с ръководството за продукта, е необходимо също така стриктно спазване на съответните национални стандарти и разпоредби за тестовата експлоатация.
4. Всеки свързващ проводник не трябва да бъде свързан неправилно, особено заземителният проводник не трябва да бъде свързан неправилно. В противен случай това може да причини повреда на тестовото устройство
5. Когато използвате серийно резонансно тестово устройство за преобразуване на честота, изходът е високо напрежение или ултра-високо напрежение и трябва да бъде надеждно заземен, като се обръща внимание на безопасността при работа.
6. Когато захранването е включено и напрежението все още не може да се увеличи след връщане към нула, моля, натиснете бутона за нулиране за дълго време (около 10 секунди) и направете светлинните индикатори на панела на контролната кутия нормални, т.е. никакви други червени светлини не светят освен за "високо напрежение", и след това започнете нормална работа.
