Въведение на продукта
Тестовият комплект за хипот на DC е тестово устройство, използвано за откриване на изолационната ефективност на електрическото оборудване с високо напрежение (като кабели, трансформатори и разпределителни уреди). Тестерът обикновено е изработен от здрава изолационна обвивка на материал, със структура от тип кутия, дръжка за лесно носене и бутони за дисплей и управление на предния панел за лесна работа. Неговият принцип на работа е да приложи определено високо напрежение на DC към устройството, да наблюдава текущия му изтичане и да определи дали изолацията отговаря на стандарта. Ако токът е твърде висок, работата на изолацията на устройството може да бъде дефектна.
Параметри на продукта
|
Модел Параметри |
200/2 |
200/3 |
200/5 |
|
Номинално напрежение (KV) |
200 |
200 |
200 |
|
Номинален ток (МА) |
2 |
3 |
5 |
|
Номинална мощност (W) |
400 |
600 |
1000 |
|
Тегло на контролния шкаф (kg) |
5.5 |
6.0 |
6.5 |
|
Тегло на цилиндъра (kg) |
8.7 |
9 |
9 |
|
Височина на цилиндъра (mm) |
970 |
970 |
970 |
|
Точност на напрежението |
±(1.0%R±2d) |
||
|
Точност на текущата точност |
±(1.0%R±2d) |
||
|
Коефициент на пулсации |
По -малко или равни на 0. 5% |
||
|
Стабилност на напрежението |
Захранване на мощност ± 10% по -малко или равно на 1% |
||
|
Капацитет на прекомерно натоварване |
Напрежението без натоварване може да надвиши номиналното напрежение от 10% до 10 минути. Максимален ток на зареждане от 1,25 пъти по -голям от номиналния ток. |
||
|
Мощност |
AC 50Hz 220V ± 10%, еднофазова |
||
|
Работен режим |
Преминаваща употреба, номинално натоварване за 30 минути |
||
|
1.1 пъти с номинално напрежение: 10 минути |
|||
|
Работна среда |
Температура: -10-40 степен |
||
|
Относителна влажност: Ставната температура е 25 градуса по Целзий не е по -голяма от 85% (без роса) |
|||
|
Надморска височина< 1500 m |
|||
|
Капацитивен товарен капацитет |
Капацитетът на тестовия обект е неограничен. |
||
|
Може да използва 1,5 пъти рейтинг ток зареждане |
|||
|
Структурни характеристики |

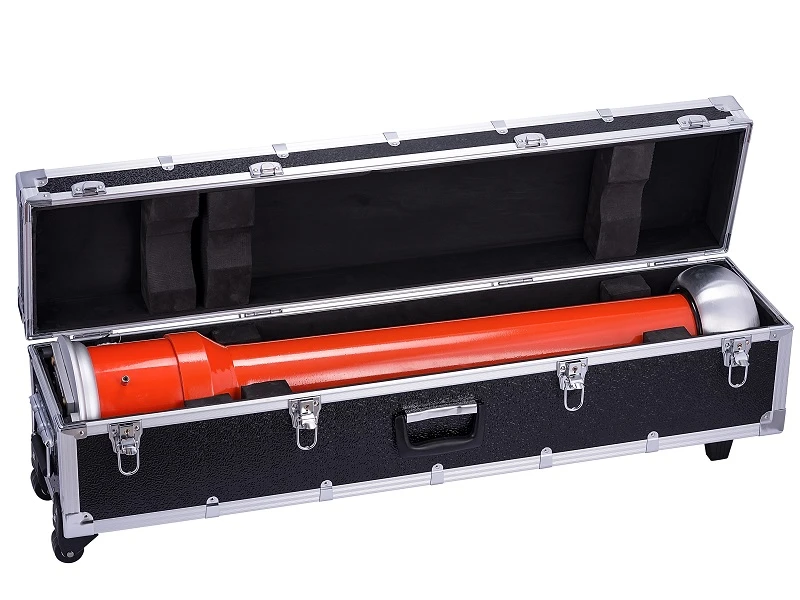

Електрически изолационен цилиндър |
||
|
Въздушна изолация, без изтичане |
|||
|
Функции за управление на шкафа |
Висока точност 0. 75UDC1MAЕдиничен бутон (точност по -малко или равна на 1. 0%) Подходящ за тест на MOA |
||
|
Настройка за свръх напрежение с помощта на цифров превключвател на DIP |
|||
|
Преносим калъф, лесен за използване на полето. |
|||
Характеристики на продукта
Изходно напрежение с висока стабилност
Тестовият комплект DC Hipot може да осигури непрекъснато и постоянно постояннотоково високо напрежение по време на теста. Тази функция се дължи главно на модула за регулатор на напрежението вътре в тестера. Модулът за регулатор на напрежението следи изходното напрежение в реално време и използва контрол на обратната връзка, за да регулира бързо тока и напрежението, за да гарантира, че изходното напрежение остава стабилно в рамките на зададения диапазон. Предимството на изхода с висока стабилност е, че той може ефективно да симулира работното състояние на устройството в действителна среда с високо напрежение, така че да наистина и точно да оцени изолационната ефективност на устройството.
Прецизно измерване на течността на тока
Тестовият комплект за хипот на DC е оборудван с модул за измерване на измерване на ток с висока точност, който може да открие малките промени в тока на устройството при DC високо напрежение. Точността на измерване на тока на изтичане обикновено може да достигне нивото на микроампър. Текущият модул за измерване на течове следи промените в текущото устройство в реално време чрез силно чувствителен сензор за ток, усилва сигнала на малкия ток на изтичане и след това точно го измерва от веригата за обработка на сигнала. По този начин, когато устройството е подложено на високо напрежение, може да се открие малкият ток на изтичане и изолационният материал може да бъде точно преценен дали е повреден или остарял.
Множество функции за защита
Тестовият комплект за хипот на DC е проектиран с множество функции за защита, включително защита от пренапрежение, защита от свръхток и защита от изхвърляне, които могат автоматично да отрежат продукцията при ненормални условия, за да се предотврати повреда на оборудването и рискове за безопасност на оператора. Например, защитата на пренапрежението се задейства, когато изходното напрежение надвишава зададения праг, за да се предотврати увреждането на прекомерното напрежение или обекта, който се тества; Защитата на прекомерния ток се активира, когато токът надвишава границата на безопасност, за да се предотврати повредата на изпитвателното оборудване от прекомерен ток. В допълнение, защитата на изхвърлянето се активира автоматично след приключване на теста, за да се предотврати причиняването на остатъчна заряда на случайната вреда на персонала.
Интуитивен оперативен интерфейс
Тестовият комплект DC Hipot е оборудван с интуитивен работен интерфейс, а дисплеят ясно показва ключови параметри като тестово напрежение, стойност на изтичане на ток и време на изпитване. Нещо повече, оформлението на интерфейса е просто и ясно, а дисплеят е разположен в центъра на работния панел за лесно наблюдение от страна на потребителите; Функционалните бутони са подредени последователно в съответствие с процеса на работа, намалявайки възможността за неправилно операция. Този дизайн прави оборудването по -лесна за работа и потребителите могат да започнат без сложно обучение и е благоприятно за намаляване на оперативните грешки и подобряване на точността и безопасността на теста.
