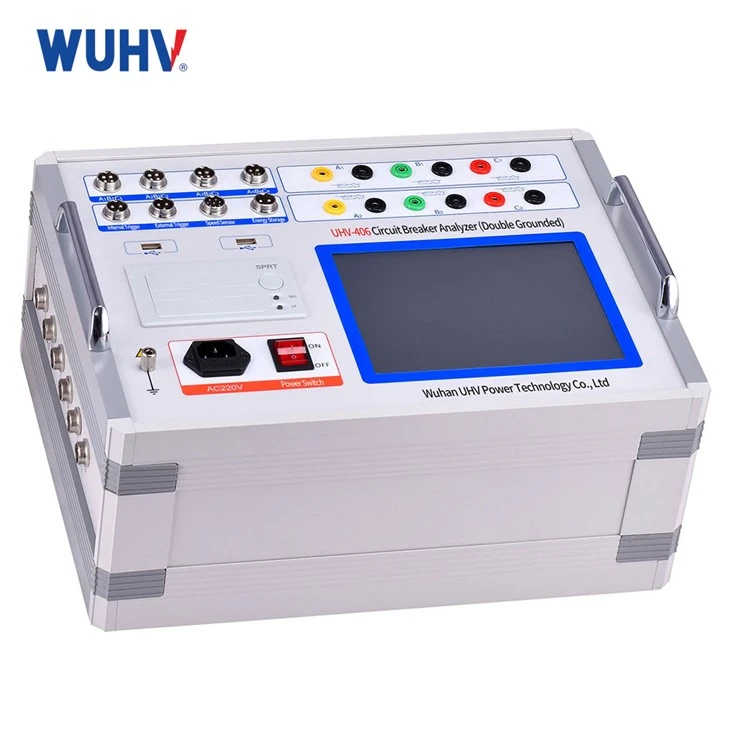

Представяне на продукта
Този тестов комплект за прекъсвачи е специализирано оборудване, използвано в енергийните системи за тестване на характеристиките на механичното действие на високо{0}}комутационни уреди, като прекъсвачи, изолиращи превключватели и заземителни превключватели. Неговата най-основна и отличителна технология е функцията за тестване на "двойно заземяване на клемите", която решава основен проблем, срещан при традиционните методи за тестване в областта.
Технически параметри
| Измерване на пътуването | 3. Ход на движещ се контакт (ход) (по избор за измерване на хода в 3 посоки) |
| Контактен ход (отворено разстояние) | |
| Над пътуването | |
| Превишаване или отскок | |
| Диапазон на измерване | Линеен сензор: 50 мм, обхват на измерване: 0-50 мм, разделителна способност: 0,1 мм |
| Въртящ се сензор: 345 градуса, обхват на измерване: 0-1000 mm, разделителна способност: 0,08 градуса | |
| Сензорът има невалидна зона от 15 градуса и ефективната площ на сензора може да се види в инструмента по време на монтажа, а показаната стойност е около 160-200 градуса. | |
| Диапазон на измерване на сензора за ускорение: 0-300 мм, резолюция: 0,1 мм | |
| Ток на бобината | Максимален ток 20A, резолюция: 0.01A |
| Диапазон на измерване на съпротивлението на бобината | 0 ~ 2000Ω, разделителна способност: 0.01Ω |
| Захранване на инструмента | AC220V ± 10%; 50Hz ± 10% |
| DC изходна мощност | DC6 ~ 270V непрекъснато регулируем, DC24V По-малко или равно на 15A (кратко време), DC220V По-малко или равно на 20A (кратко време) |
| Външно тригерно напрежение | 10.AC/DC10-300V, ток По-малък или равен на 120A |
| Обхват на измерване на изолационния превключвател | (1) Изходно напрежение: DC6-270V (регулируемо) |
| (2) Време за изходна мощност: 0,01-20 секунди (конфигурируемо) | |
| (3) Максималното време за получаване на сигнала за счупване е 200 секунди | |
| (4) Може да измерва затварянето на фрактурата, времето за отваряне, три-фазни различни периода, времето на отскачане и броя | |
| Обем на мейнфрейм | 400×263×175 мм |
| Използвайте среда | -20 градуса ~+50 градуса |
| Относителна влажност | По-малко или равно на 90% |
Основни предимства
1. Изключително висока безопасност: напълно избягване на оперативните рискове и рисковете от токов удар (индуцирано електричество, неправилна работа и т.н.), причинени от изключване на заземителния ножов превключвател. По време на процеса на тестване двете страни на прекъсвача са винаги в безопасно заземено състояние, в съответствие с най-строгите правила за безопасност.
2. Широка приложимост: Той напълно решава проблема с тестването на GIS оборудване, компактни подстанции, стари подстанции или специфични изисквания за безопасност, където заземяването не може да бъде изключено. Подходящ за всички видове разпределителни уреди за високо-напрежение (AIS, GIS, HGIS, резервоарни прекъсвачи, колонни прекъсвачи).
3. Лесна и ефективна работа: елиминира досадните стъпки и времето за изчакване за изключване и възстановяване на заземителния нож, значително съкращава времето за подготовка за тестване и подобрява -ефективността на работата на място.
4. Висока надеждност на тестването: Възприети са усъвършенствани техники за изолация и диференциално измерване със силна анти-смущаваща способност, гарантираща точността на тестовите данни дори в сложни електромагнитни среди на-на място.
Типични сценарии за приложение
Редовно превантивно тестване или тестване след поддръжка на прекъсвачи в GIS оборудване на подстанция.
Подстанция от отворен тип (AIS) с ограничено пространство и невъзможност за изключване на едната страна на заземяването.
Правилата за безопасност стриктно изискват оборудването да бъде заземено от двете страни по време на тестване.
Трябва бързо да завършите голям брой тестове за превключване и да преследвате висока ефективност в ситуации.
В ситуации, когато има опасения за сигурността по отношение на традиционните методи за тестване.
Обобщете
Комплектът за тестване на прекъсвачи (двойно заземен) е важен технологичен напредък в областта на оборудването за тестване на мощността. Той перфектно решава световния проблем с изпитването на механични характеристики на разпределителни уреди за високо-напрежение в заземено състояние от двете страни чрез иновативна технология за висока изолация и диференциално измерване. Основната му стойност се състои в значително подобряване на безопасността, удобството и ефективността на -тестването на място, особено подходящо за ГИС и различни сценарии на трудни за изключване и заземени подстанции, и се превърна в незаменим усъвършенстван инструмент в поддръжката на съвременната енергийна система. Изборът на инструменти с наистина надеждни възможности за тестване на "двустранно заземяване" е от решаващо значение за осигуряване на безопасността на персонала, който извършва тестове, подобряване на ефективността на работа и осигуряване на надеждна работа на оборудването на електрическата мрежа.
Дисплеят подходящ ли е за използване на открито?
да
Тестерът е оборудван с:
7-инчов цветен LCD екран
Дисплей,-четим на слънчева светлина
Операционен интерфейс с-един ключ
Поддръжка на въвеждане на китайски и английски език
Това прави тестването на място по-удобно.
Може ли тестерът да се използва в подстанции EHV и UHV?
да
Вътрешният дизайн против{0}}смущения позволява надеждна работа при:
подстанции 220kV
подстанции 500kV
Проекти за трансмисия EHV
Енергийни мрежи
Оборудването е специално проектирано за взискателни среди на подстанции.
Кои индустрии използват този тестер?
Тестерът за UHV прекъсвач се използва широко в:
Електрически услуги
Преносни и разпределителни компании
Инсталации за производство на електроенергия
Проекти за възобновяема енергия
Железопътни системи
Нефтохимически заводи
Минна индустрия
Проекти за опазване на водите
EPC изпълнители
Лаборатории за електрически тестове
Тези индустрии изискват редовна поддръжка и проверка на ефективността на-разпределителната апаратура за високо напрежение.
Предоставяте ли обучение и техническа поддръжка?
да
UHV предлага:
Ръководство за инсталиране
Поддръжка при въвеждане в експлоатация
Обучение на потребителя
Дистанционна техническа поддръжка
Помощ при отстраняване на неизправности
Целта е да се помогне на клиентите да пуснат оборудването в експлоатация бързо и ефективно.
Вашите продукти изнасяни ли са в международен план?
да
UHV продуктите се изнасят в повече от 100 страни и региони, включително:
САЩ
Австралия
Бразилия
Аржентина
Саудитска Арабия
Индия
Виетнам
Малайзия
Индонезия
Филипините
и много други международни пазари.
